八路氣路雙反應器集成，解鎖甲烷干重整碳轉化研究！中教金源 CEL-CH4H-2甲烷干重整催化反應裝置順利落地！
發布時間：2026-07-28 瀏覽量：361
CEL-CH4H-2甲烷干重整催化反應裝置，覆蓋配氣、反應、冷凝分離、智能監測全流程，八路多路氣路可同步做多組平行實驗，高效完成甲烷干重整催化劑篩選、工藝條件探究，解決傳統單通道設備實驗效率低的難題！

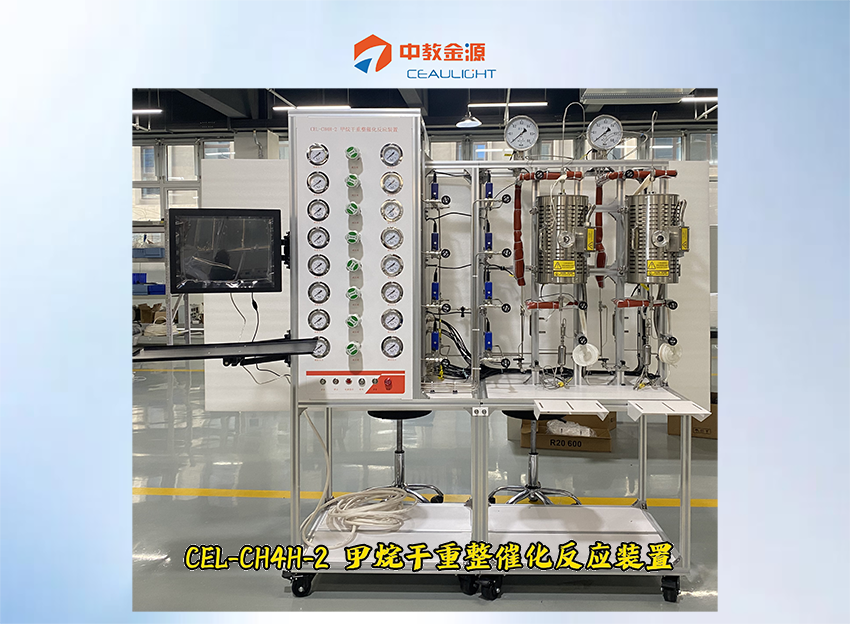

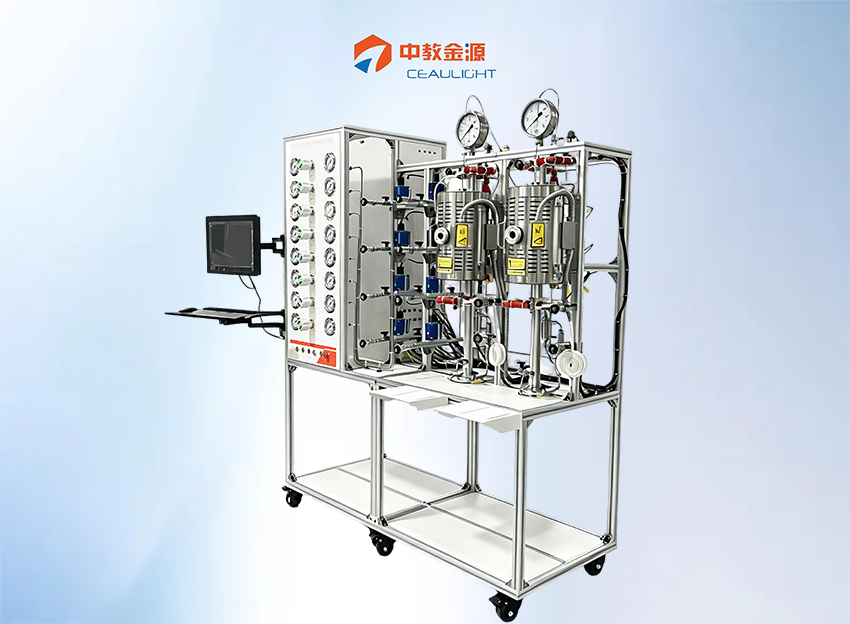

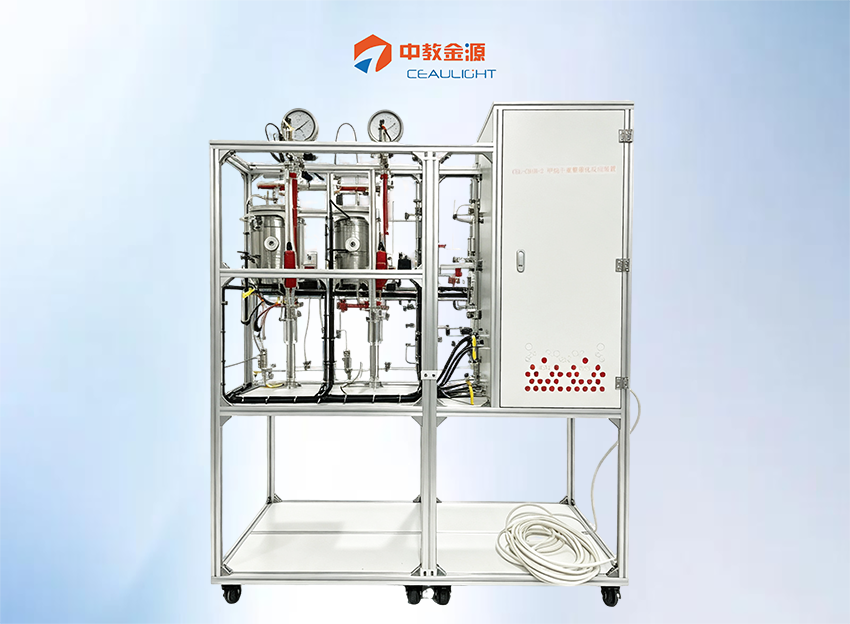

CEL-CH4H-2甲烷干重整催化反應裝置采用工業鋁型材框架，集成進料系統、反應系統、分離系統及控制系統。設備共設八路獨立氣路（分兩組，每組四路），并預留兩路液相計量泵接口，氣體經質量流量計精確控制后進入預熱混合段，再分別送入兩套獨立的管式反應器進行催化反應。反應產物經盤管式冷凝器冷凝后進入氣液分離器進行氣液分離，氣相可送色譜分析或排空，液相留存于分離器底部，支持按需取樣或排放。每路氣路均設有旁路，用于吹掃、檢漏和建壓。裝置配備kingview觸屏控制系統，支持程序升溫、實時數據采集、歷史曲線生成及多級安全聯鎖保護
控制系統：

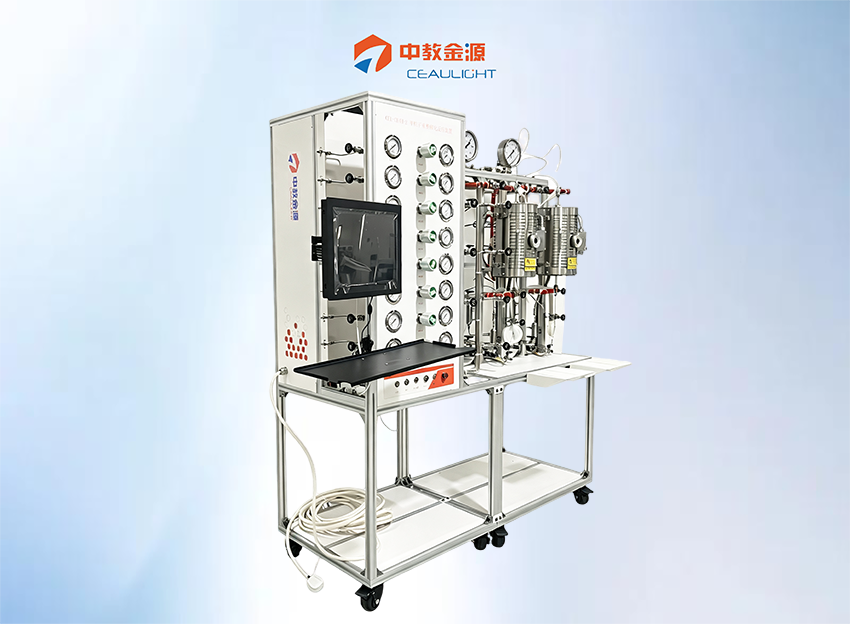

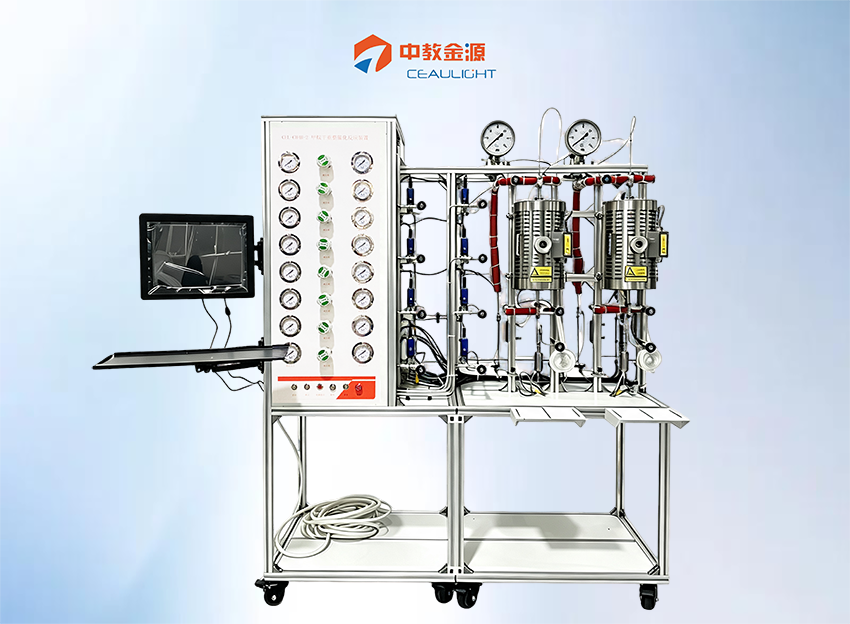

裝置左側為控制單元，觸控顯示屏和鍵盤鼠標連接在設備外側，可以顯示工況、設置反應條件，同時設置設備開關、安全警報按鍵，上方共布置八路氣體進料儀表，每路氣均配置進氣壓力表、減壓閥和閥后壓力表。
進料系統：
氣體經調壓處理后分為兩路獨立通道：前四路氣體通過左側質量流量計精準控流，匯總后輸送至左側反應單元；后四路氣體由右側質量流量計調控流量，匯總后輸送至右側反應單元，雙通道運行互不干擾。
開啟中間連通閥時，八路氣體可充分混合，既能同時向兩套反應系統供氣，也可單獨為任意一套系統供氣。
反應系統：
匯合后的反應氣體經伴熱管線預熱后進入反應器，反應器置于加熱爐中，爐體前后分別開設通光孔，光源與升降裝置可放置于對應的操作平臺。
反應后的產物自底部流出，可經伴熱管線進行全組分檢測，亦可調節閥門，使產物流經后方管線到達冷凝器，其中氣相產物依次通過氣液分離罐、出口閥后完成收集或檢測；液相產物由氣液分離罐底部排料閥導出，用于取樣檢測。
技術亮點：
1、八路氣體獨立控制（四路0～100mL/min，四路0～50mL/min），可靈活配氣;
2、兩套獨立反應系統可同時運行，各自獨立控溫與配氣，大幅提升實驗效率;
3、管式反應器采用高透光石英材質，通光孔徑φ20，支持雙側光照實驗;
4、盤管式冷凝器與帶除泡板的氣液分離器組合，確保氣液分離效果;
5、預留兩路液相進料接口，兼容氣液混合反應需求;
6、kingview觸屏控制系統，支持程序升溫、多級溫度/壓力越限報警及連鎖安全保護;
7、工業鋁型材框架，結構穩固，布局清晰，操作維護便捷。
實驗方向：
適用于甲烷干重整催化反應，催化劑的活性評價與篩選，工藝過程研究與最佳工藝參數探索，以及高溫氣固相催化反應實驗；

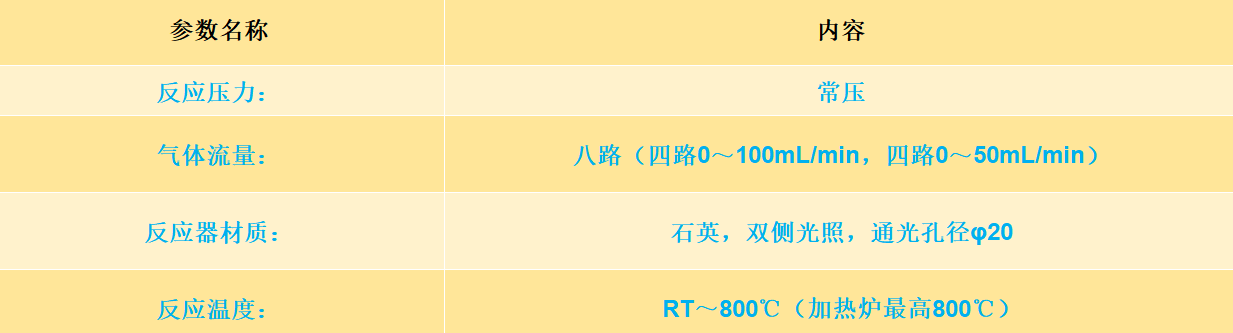

設備參數：
結語：
此次 CEL-CH4H-2 甲烷干重整催化反應裝置的成功落地，為高校、科研院所開展 CO?資源化、甲烷干重整催化劑評價研究搭建了高性能一體化實驗平臺。未來中教金源也將持續深耕催化反應設備研發，以多路集成、智能自控、安全可靠的成套裝備，助力更多科研團隊突破碳轉化前沿技術瓶頸。
