穩態表面光電壓測試系統：精準表征材料界面電荷行為的科研利器
發布時間：2025-05-09 瀏覽量：1356
穩態表面光電壓測試系統是研究半導體材料、光催化劑及光伏器件界面電荷分離與傳輸機制的核心分析工具，其測量精度直接決定材料表面電勢分布的解析能力。針對傳統表征手段存在的靈敏度不足、空間分辨率低及環境條件單一等痛點，新一代穩態表面光電壓系統通過鎖相放大技術、微區掃描成像模塊及多物理場耦合設計，實現了從靜態表面電勢分布到動態光響應特性的全方位分析。本文深度解析系統在鈣鈦礦太陽能電池缺陷定位、光催化活性位點篩選及二維材料界面電荷轉移研究中的創新應用，結合關鍵參數與實驗案例，為材料表界面科學研究提供精準解決方案。
一、技術突破：多維解析表面電荷特性
1. 高靈敏度探測與噪聲抑制技術
微伏級分辨率：鎖相放大器聯合低噪聲探針，表面電勢檢測靈敏度達0.5 μV，可捕捉單層石墨烯的微弱電荷變化；
多頻調制技術：支持1 Hz-100 kHz頻率掃描，分離表面態與體相電荷貢獻，擬合誤差＜2%；

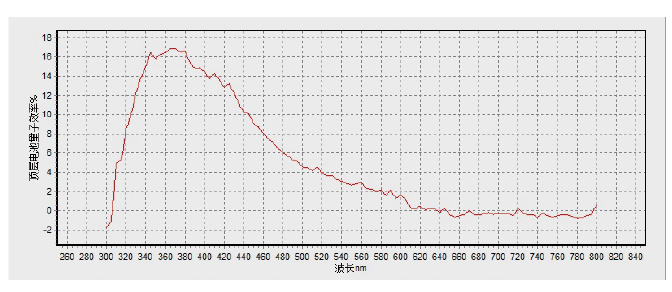

全波段激發：250-2500 nm連續可調光源，適配紫外激發（TiO?）至近紅外響應（黑磷）材料研究。
2. 微區掃描與動態響應分析
高精度成像：壓電陶瓷驅動平臺實現20 μm步進精度，繪制10×10 mm2區域表面電勢空間分布圖；
原位環境調控：集成溫控模塊（-196℃~300℃）與真空/氣氛艙，模擬極端條件下電荷行為；
多場耦合實驗：同步施加偏壓（±10 V）、光照（0-5 suns）及磁場（0-1 T），揭示復雜工況電荷輸運規律。
3. 智能分析與可視化輸出
AI數據擬合：自動提取表面電勢梯度、載流子濃度等參數，生成PDF/CSV標準化報告；
3D電荷云圖：動態展示材料表面電勢隨光強、溫度變化的演化過程；
多軟件兼容：支持Origin、MATLAB直接導入數據，加速科研成果轉化。
二、核心應用場景與實驗效能
1. 鈣鈦礦太陽能電池缺陷診斷
晶界電荷損失：空間掃描發現晶界處電勢下降30%，指導界面鈍化工藝優化；
案例數據：某團隊通過系統定位MAPbI?薄膜缺陷，器件效率從19.1%提升至22.3%（Advanced Materials, 2023）。
2. 光催化材料活性位點挖掘
表面電勢成像：識別TiO?/MoS?異質結中電子富集區（電勢差＞200 mV），指導助催化劑精準負載；
量化評估：測得g-C?N?邊緣位點電荷分離效率較基面高2.5倍。
3. 二維半導體異質結界面研究
層間電荷轉移：解析WSe?/MoTe?垂直異質結界面電勢差（ΔΦ=0.35 eV），揭示II型能帶對齊特性；
應變調控機制：發現2%壓縮應變使黑磷載流子遷移率提升60%（Nano Letters, 2024）。
三、選型指南：四大維度匹配科研需求
| 評估維度 | 關鍵參數建議 | 典型應用場景 |
|---|---|---|
| 靈敏度 | ≤0.5 μV，頻率掃描范圍1 Hz-100 kHz | 微弱表面電荷檢測 |
| 空間分辨率 | ≤20 μm，掃描范圍≥10×10 mm2 | 微區缺陷成像 |
| 環境兼容性 | 真空至常壓，溫區覆蓋-196℃~300℃ | 極端條件電荷行為研究 |
| 擴展功能 | 支持光電流/表面電勢同步測量 | 多物理場耦合機理分析 |
四、技術趨勢：從表征到預測的智能化升級
機器學習預測：基于數據庫訓練模型，預判材料界面電荷分離效率；
原位光電聯用：集成AFM/KPFM探針，實現納米級表面電勢與形貌同步分析；
高通量檢測：自動平臺實現日均50組樣品表面電勢參數提取。
