高效光解水系統的核心構成與集成設計準則
發布時間：2026-01-19 瀏覽量：574
在實驗室中驗證一個光解水催化劑的性能，其數據的可信度不僅取決于材料本身，更取決于評價平臺的精密性與可靠性。一套設計粗糙、存在系統誤差的裝置，足以讓優秀的催化劑“明珠蒙塵”，或讓平庸的材料“虛假繁榮”。因此，構建一個專業級的光解水系統，是開展一切有價值研究的基礎。這套系統是一個為實現“可控激發、精準反應、定量分析”而高度集成的工程化平臺。北京中教金源科技有限公司基于大量實踐經驗，梳理出構建可靠光解水系統的核心要素與設計準則。
模塊化基石：不可或缺的三大核心單元
激發光源單元： 這是系統的“能量輸入口”。根據研究目的，可選擇氙燈光源（模擬太陽光全譜）、LED陣列光源（特定波長）或激光光源（單色、高能量）。其關鍵指標包括光譜匹配度（如AM 1.5G）、光強長期穩定性（波動<±1%）、以及最重要的照射面光強均勻性。不均勻的光照會導致反應器內不同區域反應速率不同，使性能評價失真。使用積分球或復眼透鏡勻光技術是確保公平比較的前提。
反應與控溫單元： 這是發生光解水反應的“微工廠”。其核心是全密閉反應器，通常由透光石英窗口和耐腐蝕腔體構成，確保在長時間實驗（數十小時）中維持超高氣密性。這要求所有密封接口（如金屬卡套、氟橡膠O圈）的可靠性。反應器內需集成高效磁力攪拌以消除傳質限制，并連接精密循環水浴，嚴格控制反應溫度，排除熱效應干擾，這對于研究本征光催化活性或光熱協同效應至關重要。
產物分析與檢測單元： 這是系統的“數據輸出口”，直接決定性能指標的準確性。對于氣相產物（H?、O?），在線氣相色譜是定量分析的黃金標準。系統需實現自動、周期性的采樣進樣，且從反應器到GC的傳輸管線必須全程伴熱，防止水汽冷凝。同時，應配備高精度壓力傳感器，實時監測反應體系內的壓力變化，與GC數據進行交叉驗證，確保物料平衡。對于液相體系，還需集成在線或離線的總有機碳分析儀或液相色譜。
系統集成的關鍵設計準則
將上述模塊組合成一個可靠的整體，需遵循嚴格的工程設計準則：
氣密性為首要生命線： 系統組裝完成后必須進行氦質譜檢漏或長時間保壓測試。任何微小的泄漏都會導致產物氣體逸失或空氣滲入，使實驗完全失效。
光路與反應器的精準匹配： 需計算并實測光斑大小、發散角，確保其完全覆蓋反應窗口且均勻。對于多相催化，要確保催化劑在光路上均勻分布或固定。
自動化與智能化控制： 高水平的重復性實驗要求流程自動化。系統應能編程控制“抽真空-充氣-黑暗吸附-光照-循環取樣-數據分析”的全過程，并精確同步光源、閥門、檢測器的動作時序。
安全性冗余設計： 涉及氫氣生成，必須配備防回火器、泄壓閥和氫氣泄漏傳感器，構成多重安全防護。強紫外光源需有安全聯鎖防護罩，防止人員暴露。
中教金源的“交鑰匙”解決方案

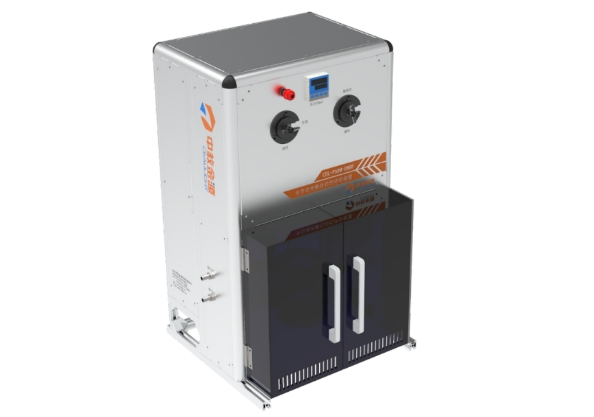

針對用戶自行搭建系統面臨的技術門檻高、調試周期長等問題，北京中教金源科技有限公司推出了模塊化光解水制氫綜合評價系統。該系統采用“交鑰匙”設計，預集成了經過嚴格匹配和測試的上述所有核心模塊。用戶無需擔心光路校準、氣密性實現或信號干擾問題。我們提供標準化的智能控制軟件，內置常見測試流程（如活性測試、AQY測試、穩定性測試），并支持自定義實驗序列，大大降低了操作復雜度和人為誤差，讓科研人員能夠迅速獲得可靠、可發表的高質量數據。
