催化劑評價裝置核心模塊解析：從進料系統到在線檢測的全鏈條設計
發布時間：2026-04-10 瀏覽量：178

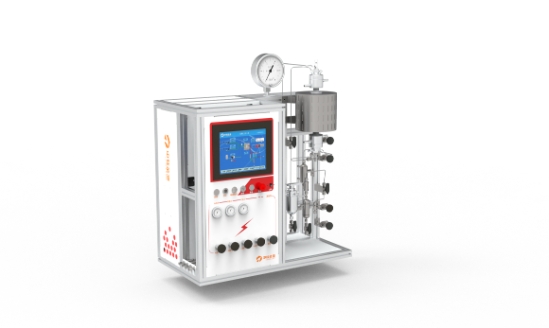

一套高性能的催化劑評價裝置，其設計精密度直接決定了實驗數據的可靠性與可重復性。現代催化劑評價裝置圍繞“反應控制—進料輸送—產物檢測—數據分析”四大功能模塊構建，各模塊之間的協同精度是實現精準評價的技術前提。北京中教金源科技有限公司基于CEL-GPPCH系列固定床評價裝置的設計實踐，系統解析了催化劑評價裝置的核心硬件架構。
一、反應系統：催化劑評價的“核心反應室”
反應系統是催化劑評價裝置中最核心的模塊，直接影響實驗結果的準確性和可重復性。固定床反應器因結構簡單、操作穩定，是最常用的反應器類型，尤其適用于氣固相催化反應研究。
在反應器的工程設計中，催化劑裝填質量對實際結果影響顯著。不當的裝填會導致反應物分布不均、產生壁效應或溝流現象。正確做法是確保催化劑顆粒均勻分布在反應管內，兩端填充適量石英棉，避免催化劑破碎或細顆粒進入下游管路。對于涉及快速失活的催化反應，還可選擇流化床、移動床或漿態床反應器，其中連續補催化劑的移動床設計更能模擬實際工業條件。
加熱與溫控系統是反應系統的關鍵配套模塊。高性能評價裝置應具備±0.5℃以內的溫度控制精度，并能實現程序升溫、恒溫及復雜溫度循環操作。先進的系統采用三段獨立控溫設計（預熱段、反應段和產物段），確保整個反應空間的溫度梯度最小化。
二、進料系統：反應條件的精準“調配師”
進料系統負責精確計量和輸送反應物氣體和/或液體，是保障評價實驗條件一致性的基礎。現代催化劑評價裝置需具備多路進料能力，標準配置應至少包含3路氣體質量流量控制器和1路液體進料泵，且每路流體均能實現精確控制。
氣體控制方面，質量流量控制器的精度應達到±0.1% F.S.，流量范圍通常覆蓋0-500mL/min以滿足大多數實驗室需求。對于液體進料，高壓雙柱塞平流泵是最佳選擇，其流量范圍應在0.1-9.9mL/min可調，脈動小、穩定性高。在實際操作中，系統應能在調整流量后30秒內達到新的穩定狀態，確保實驗效率和數據可靠性。
三、檢測分析系統：反應過程的“實時監考員”
實時在線監測能力是現代催化劑評價裝置區別于傳統設備的核心優勢。一套完整的分析系統應集成在線色譜、質譜或傅里葉變換紅外光譜等檢測手段，實現反應過程的原位監測。
對于氣相產物分析，氣相色譜儀可與催化劑評價裝置聯用，通過保溫管路直接連接反應器出口，避免樣品高沸點組分的冷凝。四通道氣相色譜儀可實現在線同時分析多通道催化反應產氣中的組分，顯著提升檢測通量。
電性能測試單元針對電催化反應（如氧析出/氧還原反應），可集成電化學工作站（恒電位儀/恒電流儀），同步采集極化曲線、阻抗譜等參數，解析催化反應動力學。
四、智能控制系統：實驗流程的“總指揮”
自動化控制系統通過PLC或PC軟件實現程序升溫、流量梯度調節、異常工況報警等功能。數據采集平臺支持多通道實時數據存儲（采樣頻率10Hz以上），并自動生成活性-溫度曲線、選擇性-空速關系圖等可視化報告，減少人工分析誤差。
安全防護是控制系統設計的重要組成部分。優秀的裝置應包含硬件級別的超溫超壓自動斷電保護、軟件層面的參數異常報警以及物理防護措施。獨立于控制系統的超溫保護器可在實際溫度超過設定安全值時自動切斷電源。
催化劑評價裝置的硬件架構正朝著模塊化、自動化、智能化的方向持續演進。通過各核心模塊的協同優化，新一代評價裝置能夠為催化材料的研發提供更可靠、更高效的技術支撐。北京中教金源科技有限公司以模塊化集成設計為核心，為催化研究者提供從反應單元到智能分析的完整解決方案。
