電催化CO?還原在常溫常壓下進行,易于與可再生電力耦合。然而,CO?在水溶液中的溶解度極低(約34mM),限制了傳統H型電解池的電流密度(通常<50mA/cm2),難以達到工業應用水平。氣體擴散電極(GDE)通過將CO?氣體直接輸送到催化劑層,突破傳質限制,使電流密度提升至200-500mA/cm2。北京中教金源科技有限公司的流動電解池系統,為GDE的制備與評價提供完整平臺。

氣體擴散電極通常由氣體擴散層(碳紙或碳布)、微孔層(炭黑+PTFE)和催化劑層三部分組成。氣體擴散層提供機械支撐和氣體通道;微孔層調節孔徑分布,防止電解液淹水;催化劑層是CO?還原的活性位點。
制備流程:
疏水處理:將碳紙浸入PTFE乳液(10-30wt%),烘干后在340℃燒結,獲得疏水多孔基底。
微孔層涂覆:將炭黑與PTFE(比例6:4)混合成漿料,刮涂或噴涂到碳紙上,形成微孔層。
催化劑沉積:將催化劑(如Au、Ag、Cu納米顆粒)與Nafion溶液混合,噴涂或電沉積到微孔層上。
PTFE含量是GDE的關鍵參數。PTFE含量過低(<10%),電極易被電解液浸沒,氣體通道堵塞;PTFE含量過高(>30%),催化劑被包裹,電子導通性下降。優化的GDE應具有穩定的三相界面(氣-液-固),CO?、電子和質子同時在該界面反應。
流動電解池將GDE與電解液流道組合,CO?從氣相側供給,電解液從液相側流過,產物隨電解液或氣相排出。測試時記錄不同電流密度下的電位,計算法拉第效率和能量效率。
關鍵操作參數:CO?流量(20-100mL/min)、電解液流速(1-10mL/min)、溫度(20-60℃)。高電流密度下,陰極局部pH升高可能導致碳酸鹽沉淀,采用脈沖電解或酸性電解液可緩解。
GDE的長期穩定性受催化劑脫落和鹽析影響。通過在催化劑層中添加少量PTFE粘結劑、優化噴涂工藝可提高穩定性。從實驗室小面積GDE(1cm2)放大到工業級(>100cm2)時,需注意氣體分布均勻性和電流密度分布。

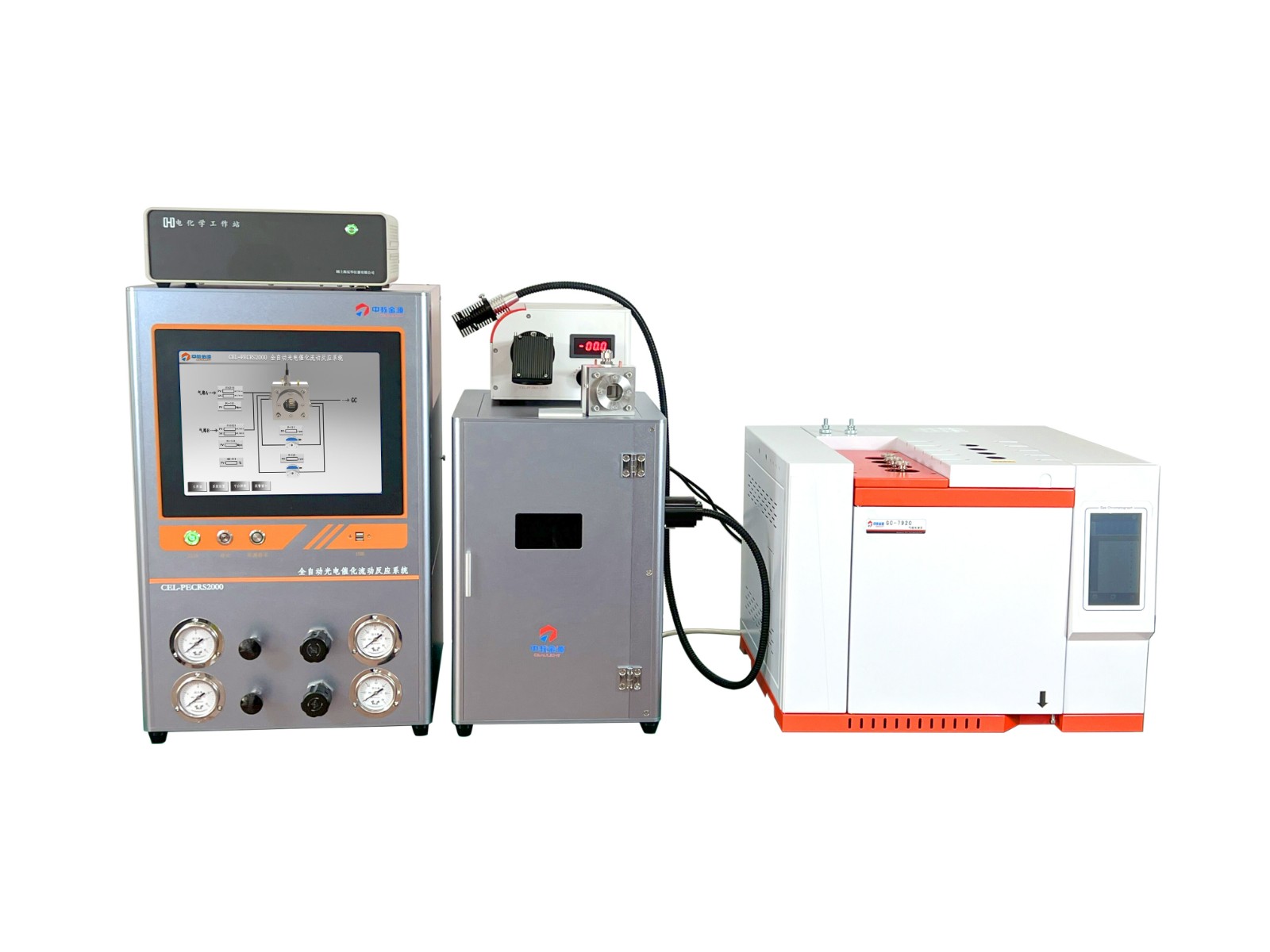

北京中教金源科技有限公司提供流動電解池測試系統,配備溫控、流量控制和在線氣相色譜,滿足CO?電還原的研發需求。
