IPCE測試原理與系統構成：從單色光到量子效率的精確測量
發布時間：2026-07-01 瀏覽量：140
IPCE（入射單色光-電子轉換效率）是評價光電材料量子效率的核心指標，反映不同波長下每個入射光子產生電子的概率。IPCE測試是太陽能電池診斷和光電極性能評價的常用手段。北京中教金源科技有限公司的IPCE測試系統，采用鎖相放大技術實現pA級微弱光電流檢測，為光電材料研究提供可靠工具。
一、IPCE的定義與計算公式
IPCE(λ)定義為在給定波長下，產生的電子數與入射光子數之比：
IPCE（%）=（1240×Jsc）/（λ×Pin）×100%
其中Jsc為單色光短路電流密度（μA/cm2），λ為波長（nm），Pin為入射光功率（mW/cm2）。
IPCE值介于0-100%之間，隨波長變化呈現峰值，反映了材料的光譜響應特性。

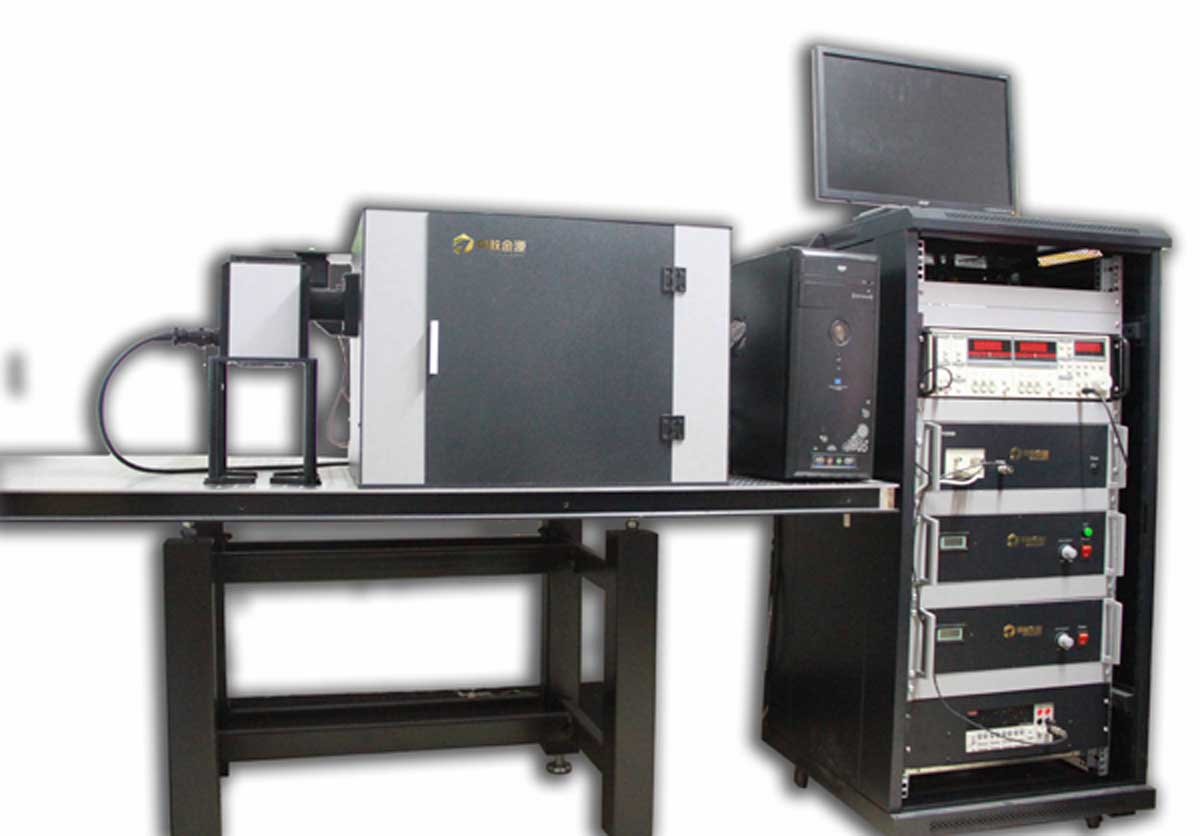

二、測試系統構成
一套完整的IPCE測試系統包括：
光源：氙燈（300-1100nm），提供寬譜連續光。
單色儀：雙光柵結構，波長精度±1nm，半高寬<10nm。
斬波器：將單色光調制成固定頻率（20-200Hz）的方波。
鎖相放大器：提取與斬波頻率同頻的光電流信號，抑制噪聲。
偏置光源：模擬實際工作條件下的背景光強。
電化學工作站/源表：施加偏壓并測量電流。
三、測試流程
將樣品（太陽能電池或光電極）安裝在樣品臺上，連接電化學工作站。
設置單色儀掃描范圍（如300-1100nm，步長5-10nm）。
在每個波長點，用光功率計測量入射光功率。
記錄光電流（鎖相放大器輸出），扣除暗電流。
按公式計算IPCE值，繪制IPCE-波長曲線。
四、校準與誤差控制
光功率校準：使用經計量部門校準的光電探測器，在樣品位置測量實際光功率。
波長校準：使用汞燈特征譜線驗證單色儀波長精度。
暗電流扣除：在無光照條件下測量背景電流，從光電流中扣除。
北京中教金源科技有限公司的IPCE測試系統，標配標準探測器和校準軟件
