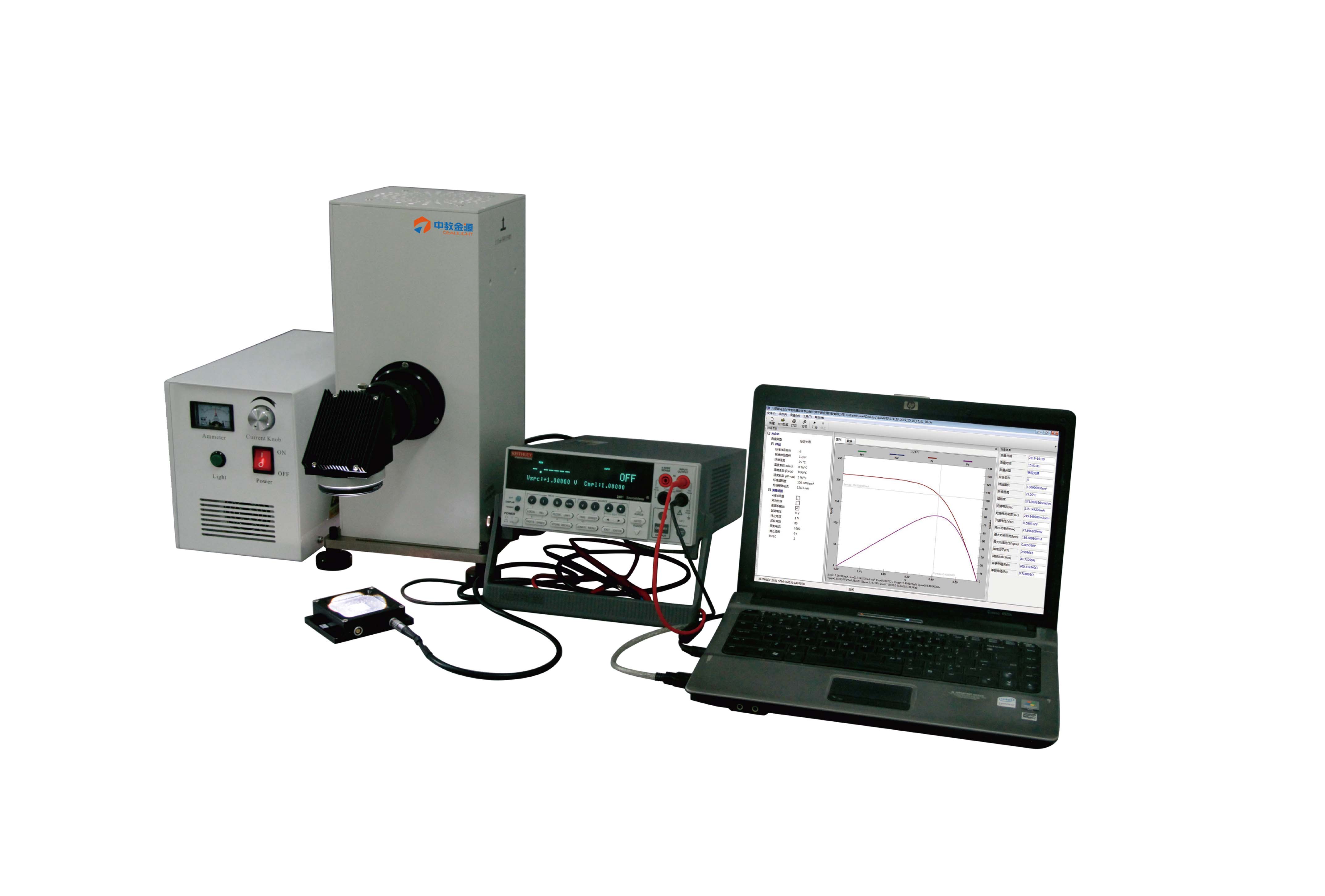

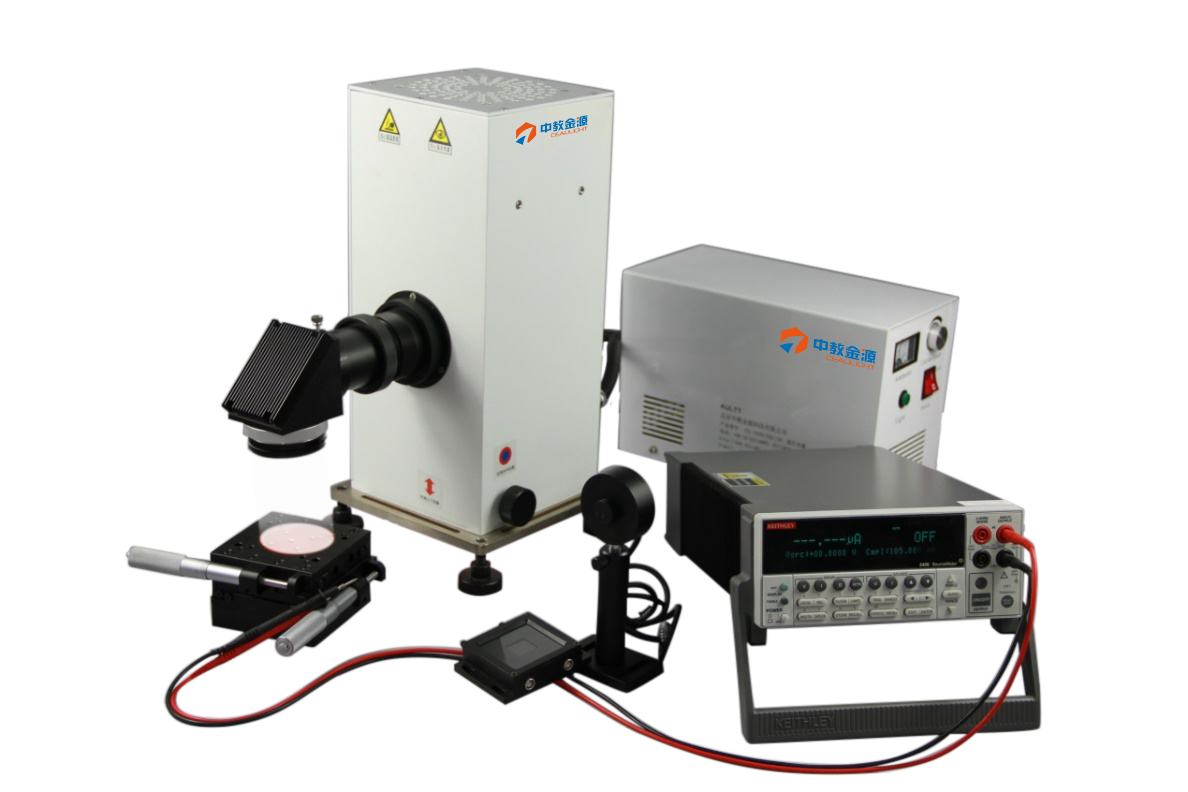

在太陽能光伏器件的所有性能表征手段中，IV，PV 特性測試無疑是直觀、有效、被廣泛應用的一種方法。通過測量IV，PV特性曲線，并進一步進行數據分析處理，可以直接了解到光伏器件的各項物理性能，包括光電轉換的效率、填充因子等。這些數據可以為光伏器件的研究、質檢以及應用提供可靠的依據。中教金源提供高性價比的IV 特性測試系統，并提供專業的技術支持。
儀器功能：太陽電池IV特性測量及分析
包括：1）測量光照條件和暗條件下的IV, PV 曲線；
2）測量開路電壓Voc、短路電流Isc、短路電流密度Jsc、最大功率電壓Vmpp、最大功率電流Impp、填充因子FF、光電轉換效率Eta
儀器優勢
1.完整IV、PV特性測量和分析解決方案
2.測試方法符合IEC國際標準
3.標準太陽能模擬光源
4.原裝進口KEITHLEY2400系列測試源表
5.光功率密度計，進口感應探頭
6.標定標準太陽電池
7.標配樣品測試臺
8.中文的軟件界面，兼容各種系統

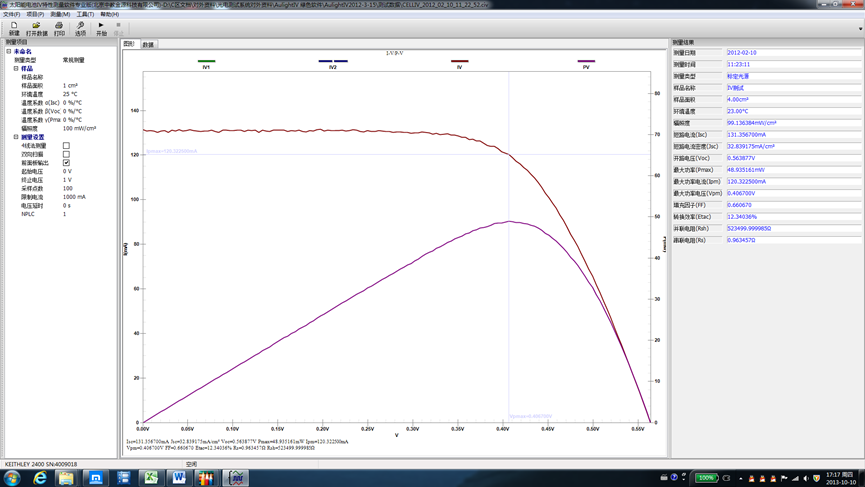

9.圖形化界面軟件，操作方便
10.支持Excel、ASCII、XML格式數據導出
11.報表打印功能，自動生成完整的測試報告
技術指標
項 目 | 指標和說明 |
光譜匹配度 | AM1.5G A級匹配 |
光斑輻照度 | 800-2000W/m2 |
最大測量面積 | 50mm×50mm(直徑60mm) |
電流測量 | 1nA—1.05A（3.15A） |
電壓測量 | 200μV—21V（210V） |
功率計探頭 | 190nm-11000nm精度0.001mw |
標準電池 | 20mm*20mm |
光斑均勻性 | <5% |
光強穩定性 | <2%（rms） |
電極連接 | 四探針法 |
系統標準配置
序號 | 產品名稱 | 型號 | 配置 |
01 | 太陽能電池I-V特性測量系統 | CEL-IV | 1）測試工作站（含品牌電腦） |

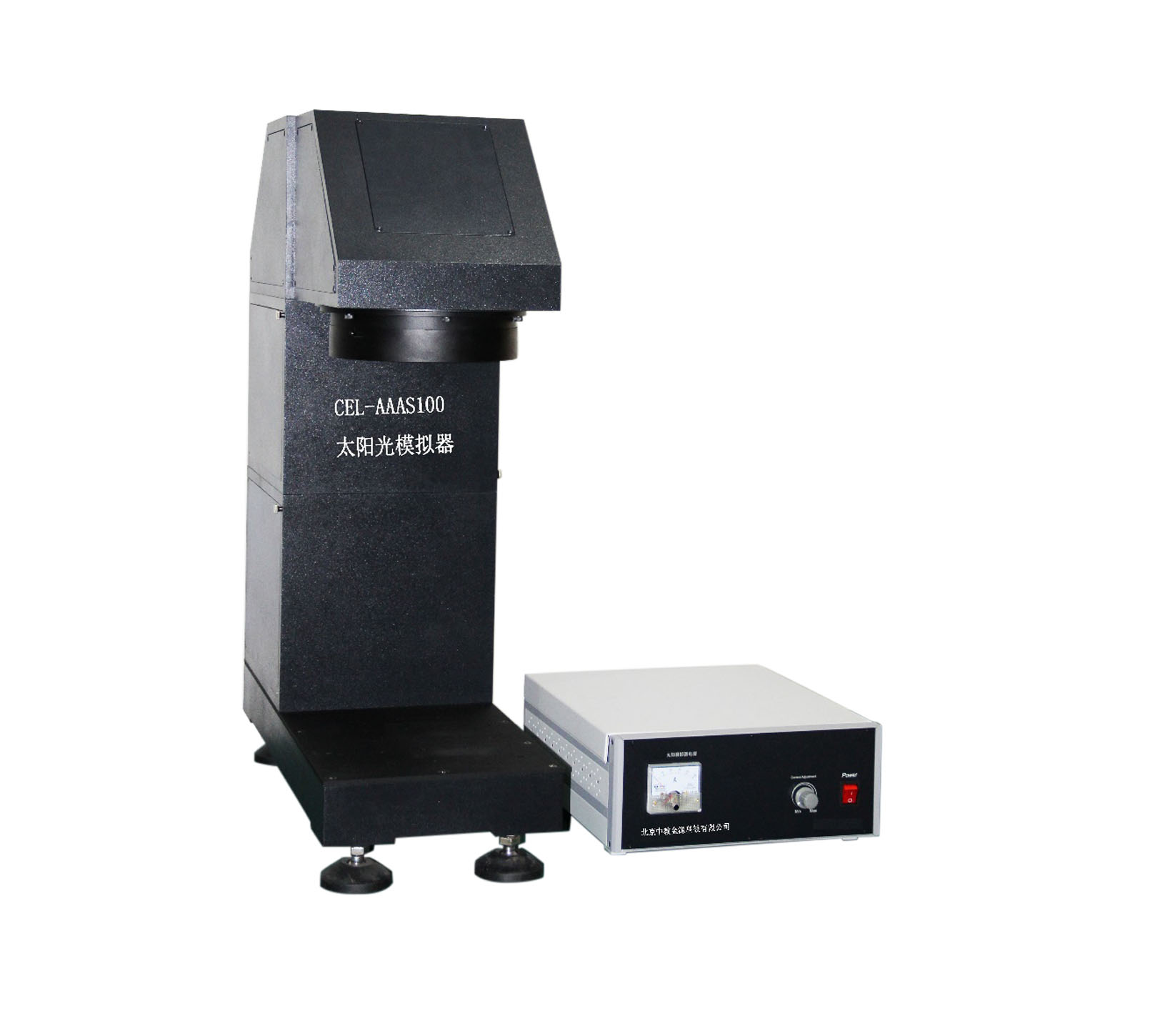

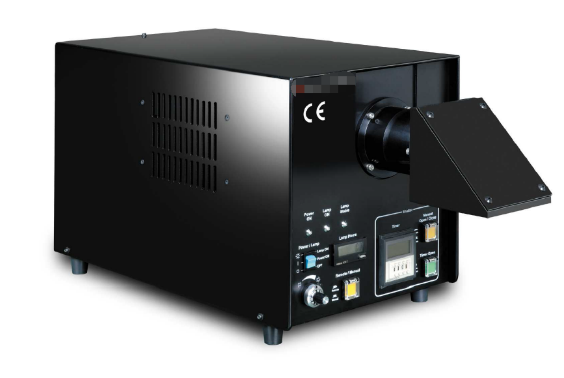

02 | 太陽能模擬光源 | CEL-S500 | 1）高穩定光源系統 |
03 | 標準太陽能電池 | CEL-RC | 1）CEL-RCCN單晶硅標準太陽能電池 |
04 | 全光譜光 | CEL-NP2000 | 1）感光探頭 |
05 | 選配： | CEL系列 | 1）冷卻循環水泵：可以控制平臺或電池溫度 |
