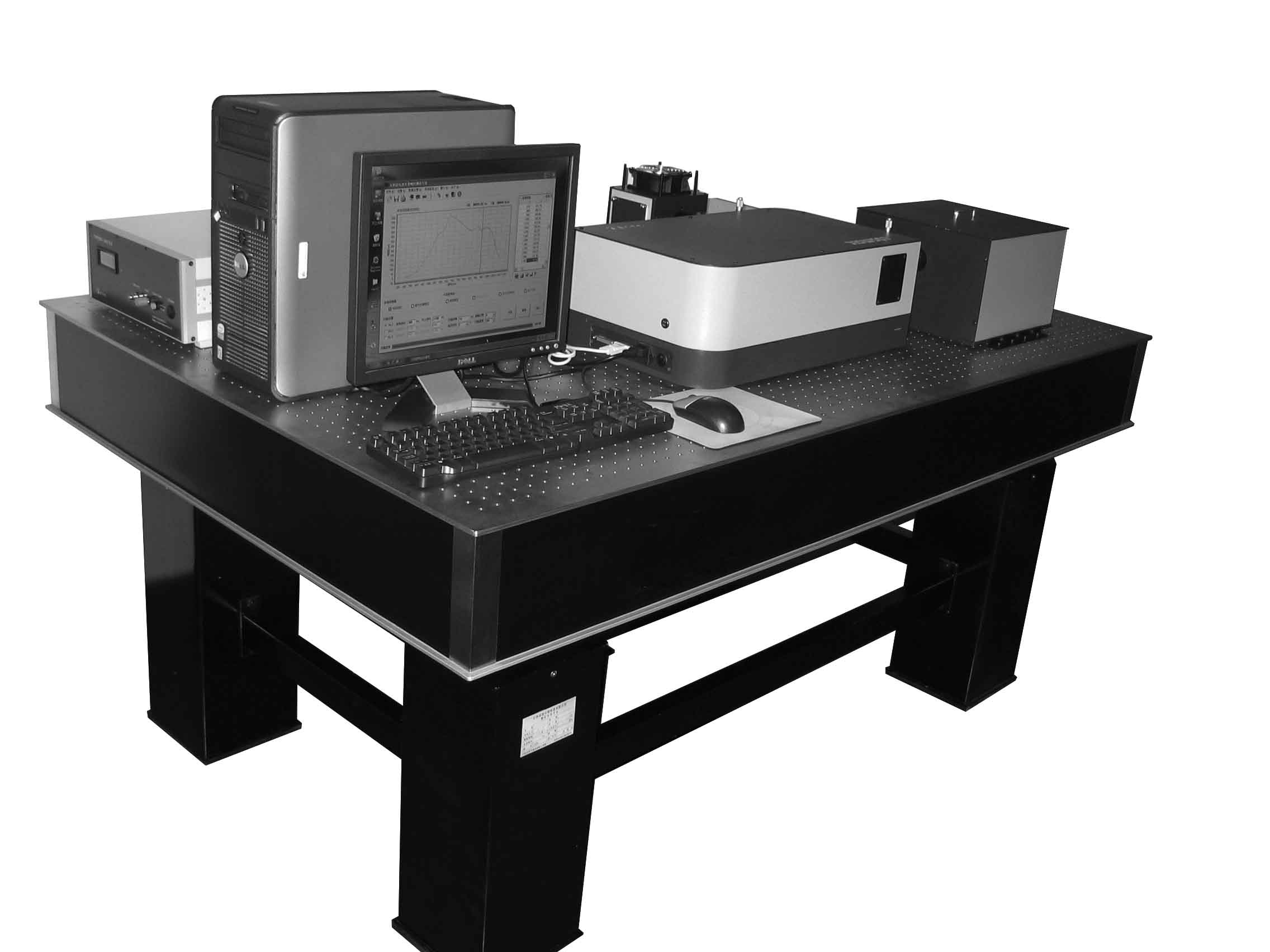

當前位置 : 首頁 > 產品&解決方案 > 太陽能電池IV、QE/IPCE > CEL-QPCE2010太陽能硅電池光譜響應系統（QE/IPCE）
點擊返回產品中心
詳細介紹
光源在不同波長的輻射能量不同，探測器在不同波長的響應度也不同，因此，所測得的響應電流也會有較大的不同。假設系統噪聲 N 不變，響應電流 S 大時，系統信噪比（S/N）大，不會影響測量精度，如果響應電流很小，甚至小于系統噪聲，使 S/N<1，此時測量的精度就會受到極大影響。為解決這個問題，系統采用了相關檢測法，利用信號在時間上的相關性，把深埋于噪聲中的周期信號提取出來。具體做法是：將光源經過斬波器調制成具有固定頻率（參考頻率）的周期信號，則探測器也輸出具有相同頻率的電信號，經過鎖相放大器將含有參考頻率的電信號檢出，而其它頻率的信號（噪聲）則被抑制掉，從而提高了系統的信噪比，保證了測量準確度。
產品應用
適用電池：?jiǎn)尉Ч琛⒍嗑Ч杼?yáng)能電池；交流分析模式下的材料性能分析
測試項目：絕對光譜響應，外量子效率，光譜透過率，光譜反射率（選配），內量子效率（選配）、標準太陽 AM1.5G 照射下的短路電流密度、表面均勻度等。
1）外量子效率測試： 利用太陽電池光譜響應的測量，可以得出太陽電池的量子效率 η(λ)，
2） 光譜反射率測試：將單色儀輸出的單色光輸入積分球，分別將已知光譜漫反射率的標準白板和被測太陽能電池放到積分球的一個開口處，測量積分球另一開口處的探測器的輸出光譜電流，通過比對得到絕對光譜反射率曲線。
3）光譜透過率測試：測試樣品室內放入樣品和不放入樣品時標準探測器的光譜電流/電壓值，相比得到樣品的透過率，可以測量太陽能電池的光譜透過率，也可以測量玻璃的光譜透過率
4）內量子效率測試：扣除反射率對外量子效率的影響部分就得到了內量子效率。
規格參數
指標 | 參數 |
適用電池 | 單晶硅、多晶硅、半導體材料 |
控制模式 | 軟件控制、全自動掃描、自動消除誤差、自動扣除背景 |
光譜范圍 | 200-1100nm |
掃描間隔 | ≥1nm連續可調 |
光譜掃描 | 全自動、連續 |
測試結果重復性 | <0.3%（短路電流） |
工作模式 | 交流模式AC、 |
斬波頻率 | 5-1000Hz |
溫控臺： | 溫控范圍5-40℃（±0.5℃），選配 |
偏置光源 | 可選配2路 |
單色儀 | 焦距300mm、150mm可選 |
