深耕等離子催化，助力低碳研發！等離子體串并聯反應裝置入駐某實驗室!
發布時間：2026-07-18 瀏覽量：52

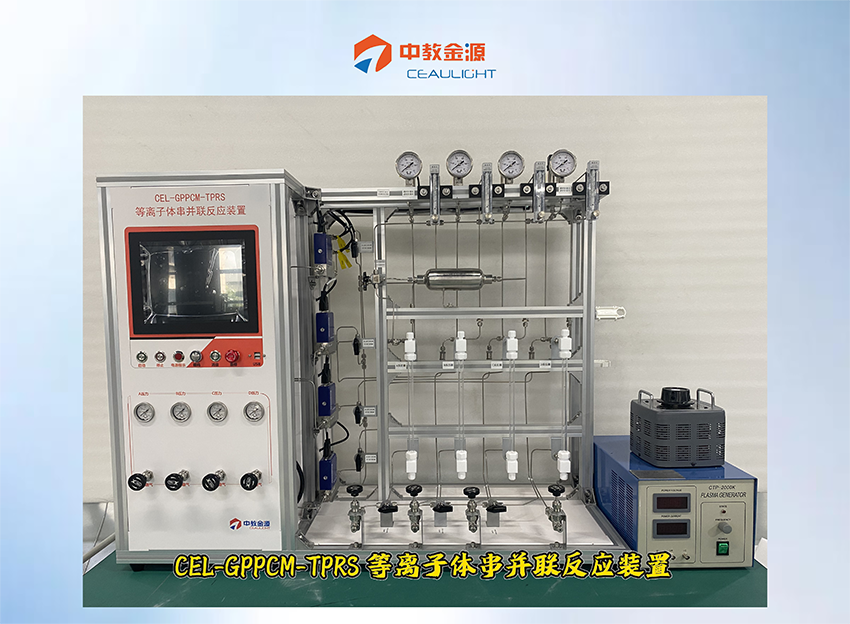

CEL-GPPCM-TPRS 等離子體串并聯反應裝置順利搭建完成！該設備可靈活切換串并聯反應工況，搭載高精度氣路、DBD 放電反應器與智能控制系統，兼具數據采集與安全聯鎖功能，為實驗室提供可靠試驗平臺，有效提升綠色催化研發能力。

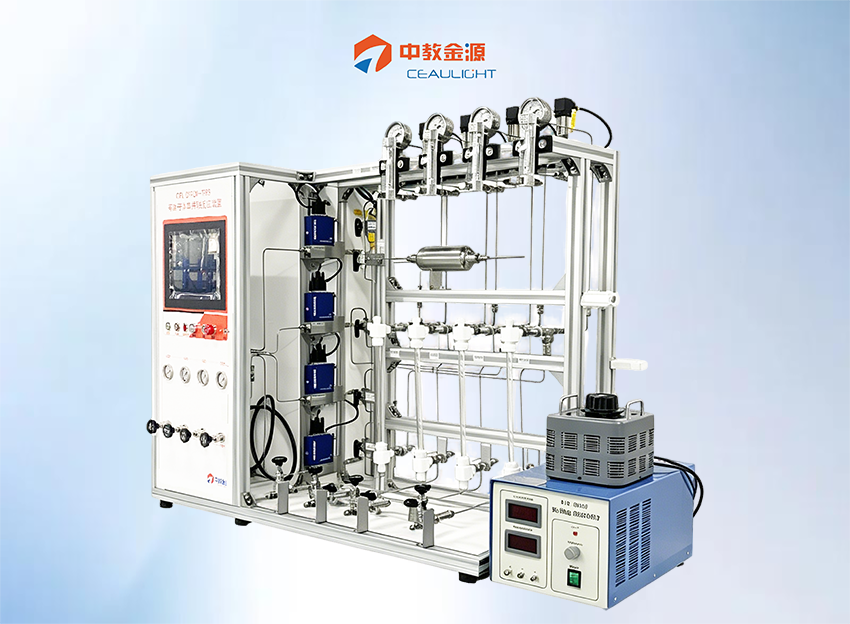

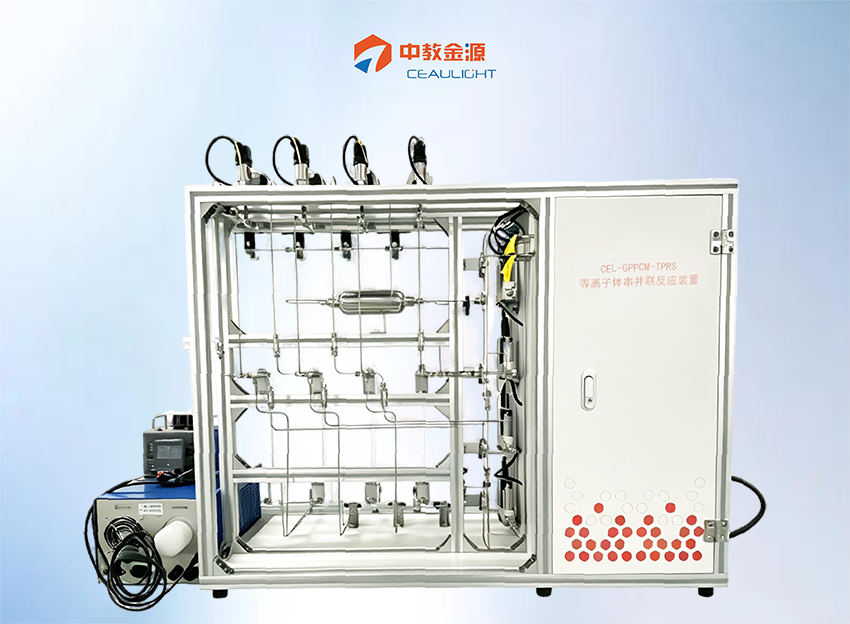

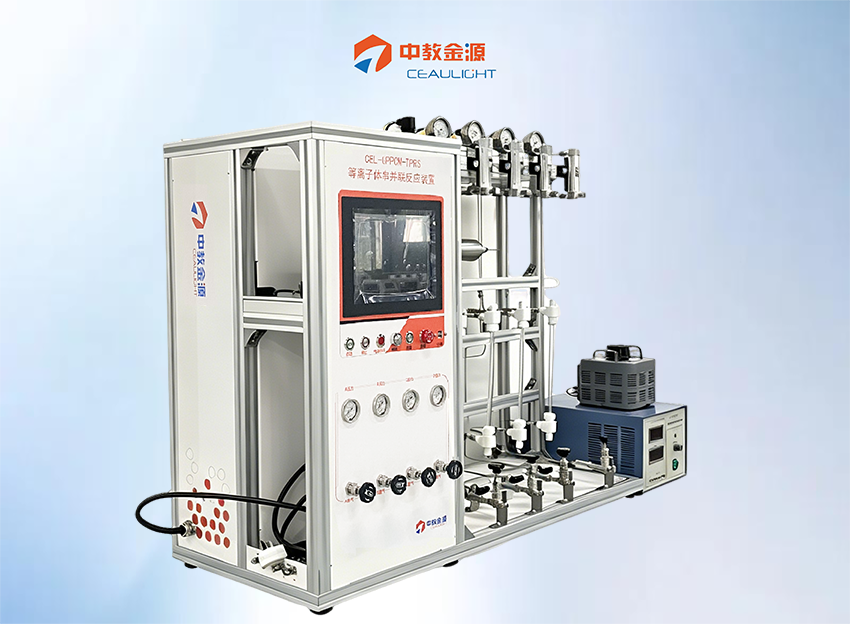

CEL-GPPCM-TPRS等離子體串并聯反應裝置采用工業鋁型材框架，集成進料系統、反應系統、產物收集系統及控制系統。裝置共設四路獨立氣路，每路氣體經質量流量計精確控制后，通過三通閥靈活選擇直供反應管或經混合罐混合后以串聯或并聯方式進入反應器。反應器采用以介質阻擋放電（DBD）為核心放電形式的石英管式反應器，配備正弦波等離子體電源。裝置搭載kingview觸屏控制系統，支持實時數據采集、參數設置、歷史曲線生成及安全聯鎖保護。
控制系統：

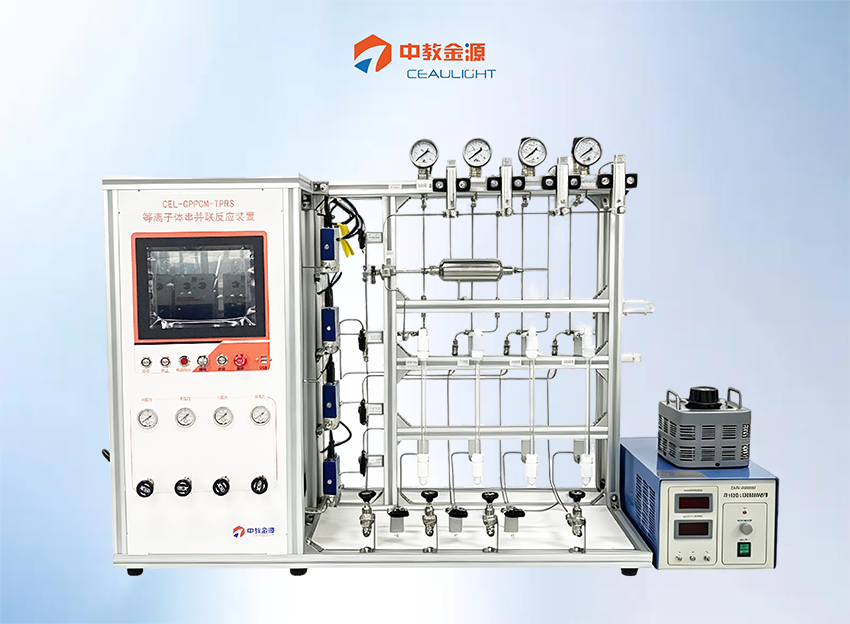

裝置左側為控制單元，上方為觸控顯示屏，可以顯示工況、設置反應條件，同時設置電源開關、安全警報與急停按鍵，下方布置A、B、C、D四路氣體進料儀表，包括壓力表和開關針閥。
進料及反應系統：
四路氣體先經各自質量流量計調控流量，再通入切換閥：
閥門向上時，A、B、C、D 四路氣體分別通入對應反應器，系統以并聯模式開展反應；
閥門向下時，各路氣體匯和并進入混合罐，在罐內充分混勻，混合氣從罐體左側流出并進入二級切換閥。
二級切換閥向上時，混合氣沿上部管路輸送，經四臺轉子流量計分流調節，等量混合氣分別進入 A、B、C、D 四臺反應器，系統維持并聯反應模式；
二級切換閥向下時，罐內混合氣體依次經過 A、B、C、D四個反應器，系統切換為串聯反應模式。
并聯工況下，各反應器出口閥門調至左側，反應產物經由對應出口針閥單獨導出；
串聯工況下，將出口閥門切換至右側，A反應器出料直接通入B 反應器，B反應器出料接續進入C反應器，再由C出料流入D反應器，最終的反應產物從D反應器末端的針閥流出，送至檢測單元分析。
技術亮點：
1，四路氣路獨立控制，流量精度±1.5% F.S.，支持任意氣體切換與混合配氣，0～300mL/min（每路）；
2，支持串聯、并聯及直供三種運行模式，通過三通閥與切換閥靈活組合，滿足多工況實驗需求；
3，管式反應器采用高透光石英材質，放電間隙2mm，等離子體放電長度100mm，內置正極、負極，配備電極引出線；
4，工業鋁型材框架，結構穩固，布局清晰，操作維護便捷；
5，觸屏控制系統，支持壓力越限報警及連鎖安全保護。
6，放電形式：介質阻擋放電（DBD）
實驗方向：
適用于等離子體催化反應領域，可靈活實現等離子體多級串聯、并聯組合運行模式，適配多類氣相催化反應場景。廣泛適用于二氧化碳還原、VOCs廢氣降解、甲烷重整轉化、催化合成氨、氨氣分解等工藝過程。
結語：
作為實驗設備專業供應商，中教金源始終聚焦綠色催化、等離子體轉化等前沿科研需求，持續打造高性能、集成化實驗裝備。本次等離子體串并聯反應裝置順利落地，是我司助力雙碳技術研發的又一次實踐。未來中教金源將不斷優化等離子體反應系列設備，深耕低溫催化實驗裝備研發，以穩定可靠的硬件產品、完善的配套服務，攜手各大科研院所與企業攻克環保氣相轉化難題，共同推動低碳新技術創新與產業化發展。
